סריקה מתוכנתת
שליטה בתנועה אופקית ואנכית ובדפוסי הזרם.
AKRON BRASS / INDUSTRIAL

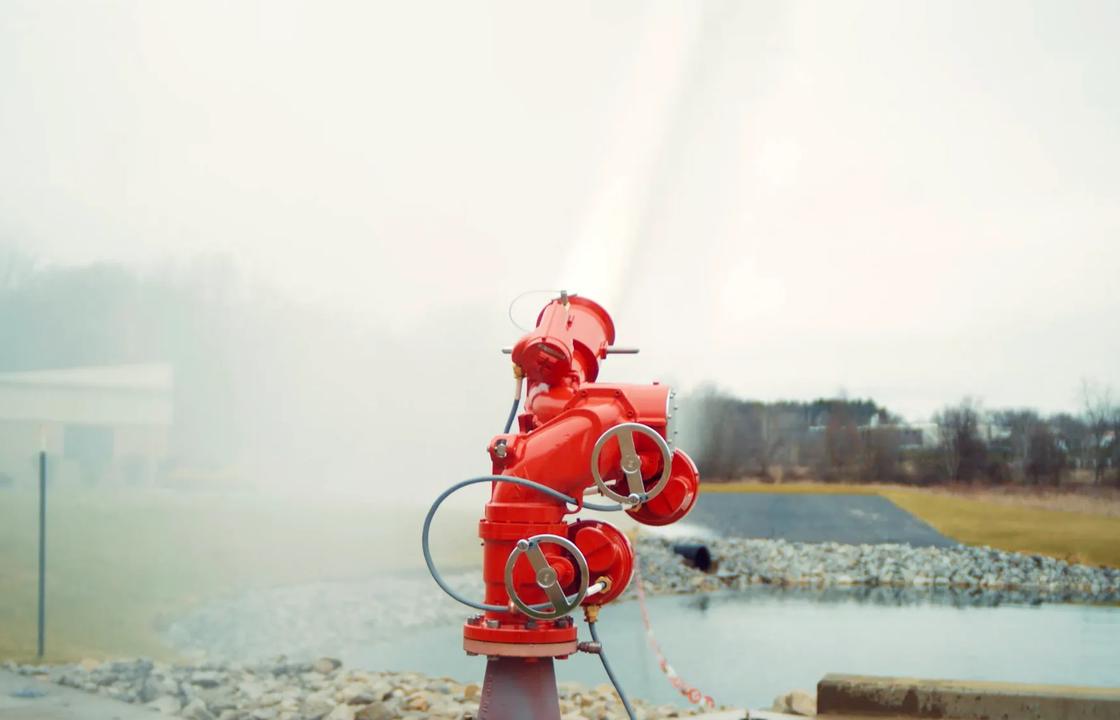

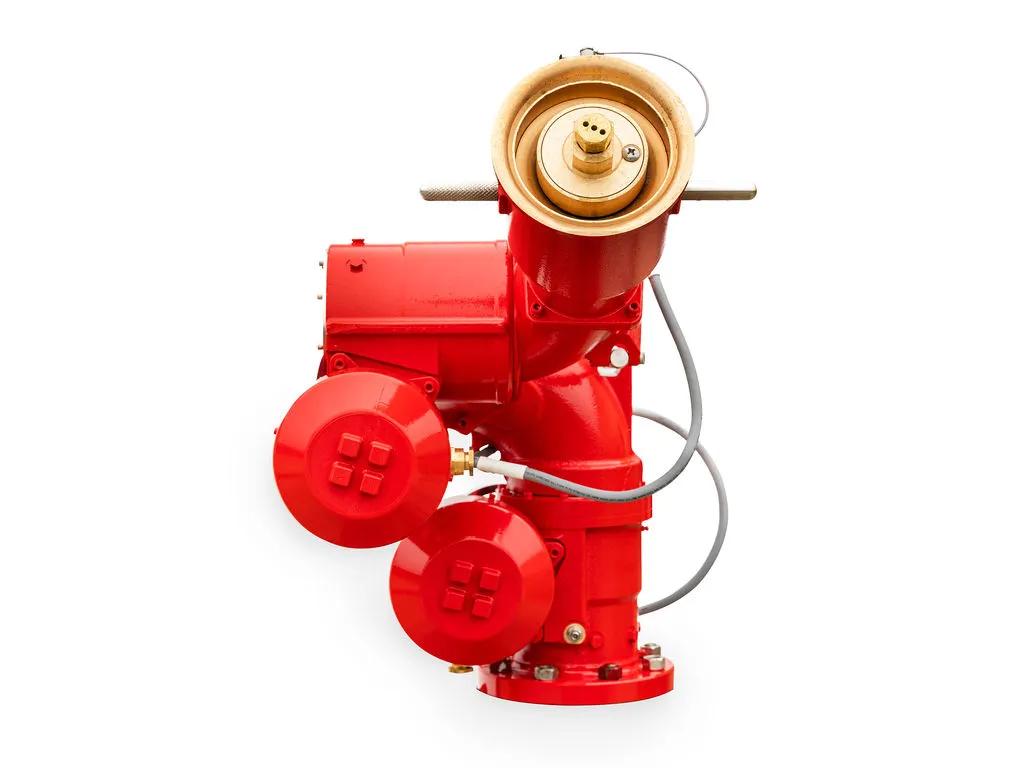

תותח כיבוי תעשייתי
Conquest G2
מערכת תותח כיבוי מבוקרת להתקנות תעשייתיות קבועות. מבנה פליז, ספיקה מרבית של 7,600 ליטר לדקה ותנועה אופקית ואנכית ניתנת לתכנות, לכיבוי אש ולמיתון אדים.
Style 3688 · קוד מוצר 36880001 · תצורת מערכת לפי יישום
7,600ליטר/דקה
ספיקה מרבית
14בר
לחץ עבודה מרבי
360°
טווח תנועה אופקי
102מ״מ
מעבר מים
01 / CONQUEST G2שליטה מדויקת.
שליטה מדויקת.
מענה לתעשייה.

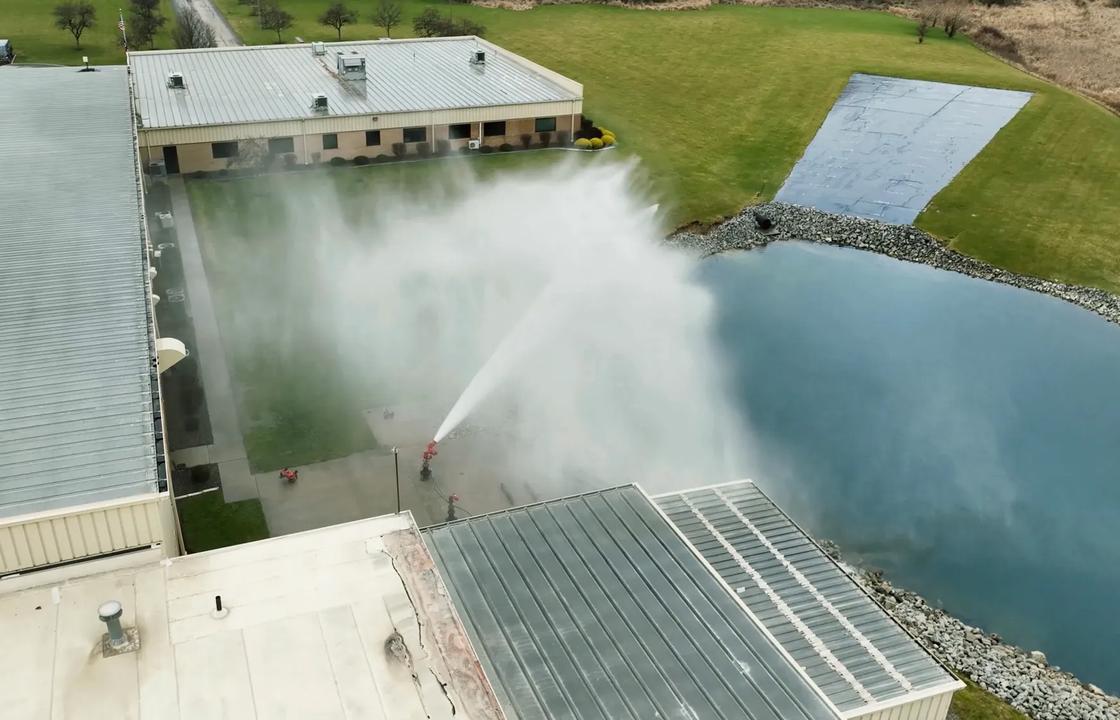

מערכת להתקנה קבועה באתרי תעשייה, פטרוכימיה, בתי זיקוק ומתקנים ימיים. משלבת תותח נשלט ולוח ממשק MICP, עם התאמת ממשקי הבקרה ודפוסי הסריקה ליישום.
02 / מאפיינים01 02 03
בקרה המתאימה למתקן.
משוב מיקום
משוב מיקום מוחלט בצירי הסיבוב וההגבהה.
אינטגרציה למערכות
ממשקי בקרה ניתנים להתאמה למערך הבטיחות באתר.
03 / נתוני יצרן
מפרט המערכת.
זיהוי ומבנה
| יצרן | Akron Brass |
|---|---|
| מערכת | Conquest G2 Industrial Monitor System |
| Style | 3688 |
| קוד מוצר באתר היצרן | 36880001 |
| חומר מבנה התותח | פליז |
ביצועי התותח
| ספיקה מרבית לפי היצרן | 7,600 ליטר/דקה |
|---|---|
| לחץ עבודה מרבי | 14 בר |
| מעבר מים | 102 מ״מ |
| הפסד לחץ לפי טבלת היצרן | 0.69 בר בספיקה 7,570 ליטר/דקה |
| טווח טמפרטורת עבודה | −40 עד +60 °C |
תנועה וחיבורים
| טווח תנועה אופקי | 360 ° |
|---|---|
| טווח תנועה אנכי | −50° עד +90° |
| תנועת סריקה | אופקית ואנכית |
| משוב מיקום | מיקום מוחלט בצירי הגבהה וסיבוב |
| כניסה, לפי תצורה | DIN100 PN16 / ANSI B16.5 150# FF |
| יציאה | אוגן מרובע עם ארבעה ברגים; מתאם NH אופציונלי |
לוח בקרה MICP
| חומר מארז | פלדת אל־חלד 316SS |
|---|---|
| מתח כניסה לפי תצורה | 120 / 230 V AC |
| מתח בקרה פנימי | 24 V DC |
| זרם בקרה מרבי | 20 A |
| מידות מארז לכיבוי אש, גובה × רוחב × עומק | 609.6 × 609.6 × 203.2 מ״מ |
| מידות מארז למיתון אדים, גובה × רוחב × עומק | 762 × 609.6 × 203.2 מ״מ |
הנתונים לפי Akron Brass. מידות ארון הבקרה הומרו מאינץ׳ למ״מ ביחס 25.4. סיווגי FM, ATEX ו־IECEx המפורסמים למערכת תלויים ברכיב ובתצורה; סימוני לוח MICP נפרדים מסימוני התותח והפייה. יש להתאים את מסמכי היצרן לתצורה הנבחרת.
